طراحی دستی استرات ها در سوله

[saital]

با سلام

دوستان می خواستم بدونم که استرات ها چطور طراحی میشن بصورت دستی ؟

آیا کسی فایل اکسل داره برای طراحی استرات ها در سوله یا نه ؟

در یک سوله استرات ها رو قوطی 14 با ضخامت 7.1 میلی متر محاسبه کردن و به نظر خیلی سنگین و غیر متعارف میاد و در بازار این نوع قوطی نیست حال می خواهیم تبدلی کنیم و دوباره محاسبه کنیم بدون نیاز به مدل کردن سوله حال تکلیف چیه ؟

می خواستم راهنمایی فرمایید

[aKalantari]

با سلام
هر گونه تغییری به هنگام اجرا باید به رویت و تایید طراح اصلی پروژه برسد، در صورت در دسترس نبودن طراح اصلی این تغییرات باید با رجوع به مدارک محاسباتی پروژه به تایید طراح ثانویه برسد، توصیه می گردد که کارفرمایان، مهندسین ناظر و مجریان پروژه از ایجاد تغییرات در طرح بدون رعایت مسیر فوق جدا اجتناب ورزند.

.
اما پاسخ به سئوال شما

.
در خرپاها تحت بار ثقلی و یا بار جانبی ، اعضای بالایی خرپا تحت فشار واقع می شوند، این اعضا را استرات strut می نامند، استرات ها بکمک قطری ها و اعضا کششی پائین که Tie نامیده می شوند بارها را به تکیه گاه منتقل می نمایند
.

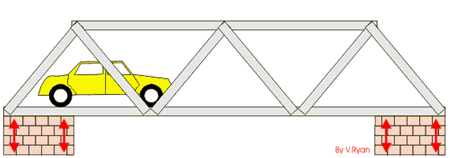

اشکال پایین تصاویر ادراکی مسئله می باشد.



.



در سوله ها و در قاب های طولی آن، استرات ها که معمولا مقاطع آن از لوله می باشد،  بارهای جانبی را تماما و یا بخشی از آن را بصورت فشاری منتقل و از طریق قطری ها (دهانه های مهاربندی شده) به تکیه گاه و نهایتا به زمین وارد می سازند،

.
برای طراحی دستی با مراجعه به دفترچه محاسبه و استفاده از بار طراحی جانبی برای قاب طولی این عضو فشاری را همانند یک ستون فشاری می توان طراحی کنید، تنش نرمال مجاز و همچنین عدم کمانش این عضو احتیاجات طراحی را برآورده می سازد.

 .
با یک جستجو ساده در نت می توانید فایل های اکسل طراحی ستون به روش تنش مجاز و همچنین طراحی ستون منطبق با مبحث دهم را بیابید.

.
